舉例說明異步電機的機械特征有哪些？
同步電機的工作是靠“磁場總是沿著磁路最短的方向上走”，以轉場失電機為例。在轉子上有了勵磁后，出現了N和S極；然后定子磁場旋轉，其N，S極的相互變化，總是與轉子上的磁極一一對應。所以形成了同步。更重要的是，定、轉子的磁極數必須相同，否則電機是不能運轉的。

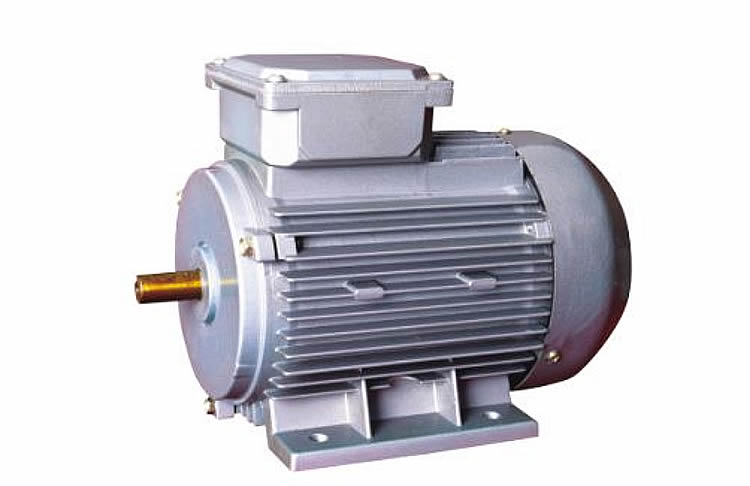

而異步電動機是靠感應來實現運動的。原理是，在定子繞組加三相電壓后，會形成旋轉磁場，轉子上的導條因切割磁力線，所以產生了電勢；又由于導條是連通的，所以就產生了電流。此時，我們就想到了初中時學的---“帶電導體在磁場中會產生運動”。所以，這樣的電動機才叫“感應電機”。對于異步或感應電機來講，其轉子的極數是自動感應定子極數的。也可以講，轉子是沒有極數的。（以上是以電樞繞組在定子上做例的）。異步電機沒有轉樞/轉場之說。
另外，對于轉子上無繞組，無永磁體，也無槽，而定子上有分布繞組的電機，應該屬于感應電機的一種。這種電機在小型或微型或特殊的大型電機上也常使用。
例 有一臺三相異步電動機，其額定轉速 n=975r/min，電源頻率f=50Hz，求電動機的極數和額定負載時的轉差率S。
解：由于電動機的額定轉速接近而略小于同步轉速，而同步轉速對應于不同的極對數有一系列固定的數值。顯然，與975r/min最相近的同步轉速n0=1000r/min，與此相應的磁極對數p=3。因此，額定負載時的轉差率為：

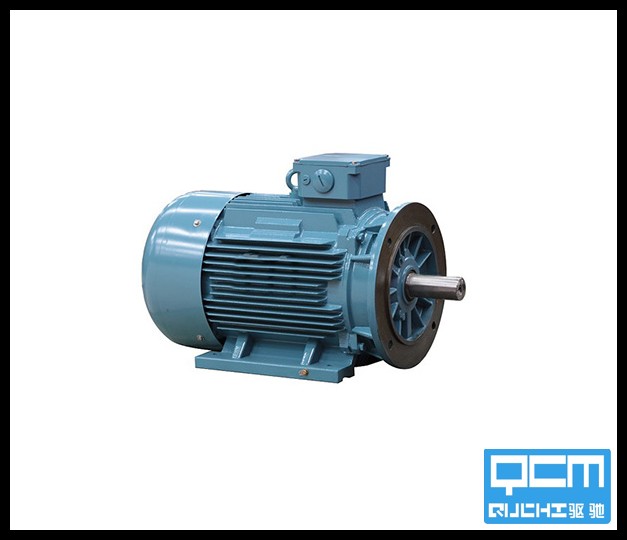

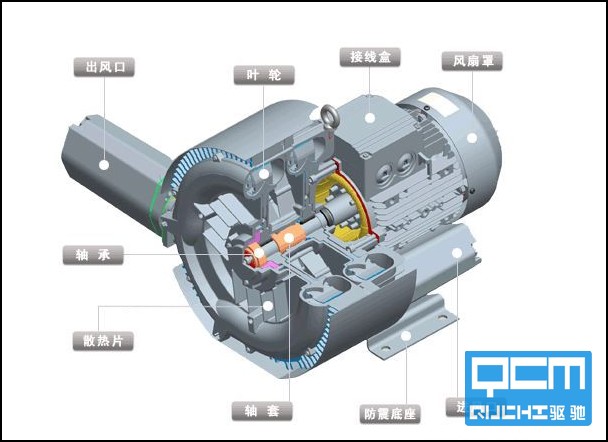

三相異步電動機中的電磁關系同變壓器類似，定子繞組相當于變壓器的原繞組，轉子繞組（一般是短接的）相當于副繞組。給定子繞組接上三相電源電壓，則定子中就有三相電流通過，此三相電流產生旋轉磁場，其磁力線通過定子和轉子鐵心而閉合，這個磁場在轉子和定子的每相繞組中都要感應出電動勢。
一、機械特性分析
機械特性的曲線被Tm分成兩個性質不同的區域，即AB段和BC段。
當電動機起動時，只要起動轉矩TQ大于反抗力矩TL，電動機便轉動起來。電磁轉矩Tem的變化
沿曲線BC段運行。隨著轉速的上升，BC段中的Tem一直增大，所以轉子一直被加速使電動機很快越
過CB段而進入AB 段，在AB段隨著轉速上升，電磁轉速下降。當轉速上升某一定值時，電磁轉矩
Tem與反抗轉矩TL相等，此時，轉速不再上升，電動機就穩定運行在AB段，所以BC段稱為不穩定區，AB段稱為穩定區。
電動機一般都工作在穩定區域AB段上，在這區域里，負載轉矩變化時，異步電動機的轉速變化不大，電動機轉速隨轉矩的增加而略有下降，這種機械特性稱為硬特性。三相異步電動機的這種硬特性很適用于一般金屬切削機床。
下面分析反映異步電動機機械的三個特殊轉矩。
（一）額定轉矩TN
電動機在額定負載下穩定運行時的輸出轉矩稱為額定轉矩TN，對應的轉速稱為額定轉速nN，轉差率為額定轉差率sN。由于在等速轉動時，Tem=TL =T2+T0，空載轉矩T0一般很小，?？珊雎圆挥嫞噪妱訖C(jī)的額定轉速可以根據銘牌上的額定轉速和額定功率（輸出機械功率）按下式求出
TL =T2=PN/ω=（PN×103）/((2πnN）/60)=9550(PN/nN) (3—33)
式中，PN的單位為kW；nN的單位為r/min。
（二）最大轉矩Tm
電動機轉矩的最大值，稱為最大轉矩Tm (或稱為臨界轉矩，對應于特性曲線上的B點)。此時轉差率sm稱為臨界轉差率。
(dT)/(ds)=0
可求得臨界轉差率 sm=(R2)/X20 （3—34）
與之對應的為 Tm=C/(2X20) （3—35）
1．當電源電壓為定值時，轉差率sm與轉子電阻R2成正比，R2愈大sm就愈小。但Tm不變，在轉子電路中串入不同的附加電阻，便可使sm向s=1的方向移動，在相同的負載轉矩TN下，電動機的工作點就沿a，b，c移動，轉差率s就逐漸變大，轉速n2變小，故異步電動機可以通過在轉子電路中串接不同的電阻來實現調速
2．最大轉矩Tm 與電源電壓成正比，與轉子電阻R2的大小無關。顯然，當電源電壓有波動時，電動機最大轉矩也隨之變化。
當負載轉矩超過最大轉矩時，電動機將因帶不動負載而發生停車，俗稱“悶車”。此時電動機的電流立即增大到額定值的6～7倍，將引起電動機嚴重過熱，甚至燒毀。如果負載轉矩只是短時間接近最大轉矩而使電動機過載，這是允許的，因?yàn)闀r間很短，電動機不會立即過熱。
為了保證電動機在電源電壓的波動時能正常工作，規定電動機的最大轉矩Tm要比額定轉矩TN大得多，通常用過載系數λ=Tm/TN來衡量電動機的過載能力。一般λ=1.8～2.5。λ的數值可在電動機產品目錄中查到。
3．起動轉矩TQ
由上式可見，TQ與電源電壓的平方成正比，與轉子電阻R2亦成正比，這種關系仍可從圖3—23和圖3—24中看到。當增加轉子電阻（對繞線轉子異步電動機而言），起動轉矩會增大，當降低電源電壓時，起動轉矩將減小。
起動轉矩和額定轉矩的比值λQ=TQ/TN反映了異步電動機的起動能力。一般λQ=0.9～1.8。籠型異步電動機取值較小，繞線轉子異步電動機取值較大
異步電機的固有機械特性和人為機械特性
（一） 固有機械特性
異步電動機工作在額定電壓及額定頻率下，電動機按規定的接線方法接線，定子及轉子電路中不外接電阻(電抗或電容)時的機械特性稱為固有機械特性，如圖3—25所示。下面對固有機械特性上的幾個特殊點進行說明。
1．起動點A
電動機接通電源開始起動瞬間，其工作點位于A點，此時：n=0，s=1，Tem=Tst，定子電流I1=Ist=（4~7）IN（IN為額定電流）。
2．最大轉矩點P
B點是機械特性曲線中線性段（H—P）與非線性段（P—A）的分界點，此時：s=sm，Tem=Tm。通常情況下，電動機在線性段上工作是穩定的，而在非線性段上工作是不穩定的，所以P點也是電動機穩定運行的臨界點。
3．額定運行點B
電動機額定運行時，工作點位于B點，此時：n=nN，s=sN，Tem=TN，I1= IN。電動機額定運行時轉差率很小，一般sN=0.01~0.06，nN略小于n1，故固有特性的線性段為硬特性。
4．同步轉速點H
H點是電動機的理想空載點，即轉子轉速達到了同步轉速。此時：n=n1，s=0，Tem=0，轉子電流I2=0，顯然如果沒有外界轉矩的作用，異步電動機本身不可能達到同步轉速點。
若改變U1和f1或定子和轉子回路串附加電阻和電抗某一參數(或物理量)時，所得Tem=f（n）或Tem=f（s）的關系曲線，稱為人為機械特性。
1．降低U1時的人為機械特性
由于設計電機時，在額定電壓下磁路已經飽和，如升高電壓會使勵磁電流猛增，使電機嚴重發熱，甚至燒壞。故一般只能得到降壓時的人為機械特性。最大轉矩Tm及起動轉矩Tst均與成正比，sm和n1與U1無關(即保持不變)。降低U1的人為機械特性的繪制，先繪出固有機械特性，在不同的轉速(或轉差率)處，固有機械特性上的轉矩值乘以電壓變化后與變化前比值的平方，即得人為機械特性上對應的轉矩值，如圖3—26所示。
應當指出，如果負載轉矩接近額定，降低電源電壓對電動機的運行是極為不利的。因?yàn)楫?dāng)負載為額定值不變時如果電源電壓因故降低，氣隙主磁通減小，但轉速變化不多，其功率因數cos變化不大，則從公式Tem=C/T0I/2cos可知，轉子電流I/2要增大，使定子電流I1相應增大。從電機的損耗看，雖然的減小能降低點鐵耗，但銅耗與電流的平方成正比，若電動機長期低壓運行，會使電機過熱甚至燒壞。
2．定子回路串接三相對稱阻抗時的人為機械特性
當其他量不變，僅在異步電動機定子回路串入三相對稱電阻Rf時的人為機械特性如圖3—27所示。sm、Tm及Tst都隨Rf的增大而減小。定子串入對稱阻抗，一般用于鼠籠式異步電動機的降壓起動，以限制起動電流。
異步電機定子回路串電阻的人為機械特性
3．轉子回路串入三相對稱電阻的人為機械特性
在繞線式異步電動機的轉子回路串入同樣大小的電阻RΩ，使轉子回路電阻由r2上升為r2+RΩ，n1及Tm都不變；sm隨著RΩ的增大而增大，Tst值將改變，開始隨RΩ的增大而增大，一直增大到時，Tst=Tm，如RΩ繼續增大，Tst將開始減小，人為機械特性如圖3—28所示。轉子回路串接對稱電阻適用于繞線式異步電動機的起動和調速。
